Опоры корпусные хомутовые КХ

Назначение и условия работы

Для закрепления стальной трубы на опорной плите используют изделия КХ. Их назначение связано с удержанием заданного положения линии. При подборе важны параметры давления, рабочая температура среды, общие условия работы. Диапазоны задают проектом, базовые требования закрепляют в стандарте.

Нагрузки и узлы

В расчете учитывают продольные, поперечные нагрузки от массы труб, температурных удлинений. Дополнительно оценивают подключенное оборудование, узлы фланцевые.

Конструкция

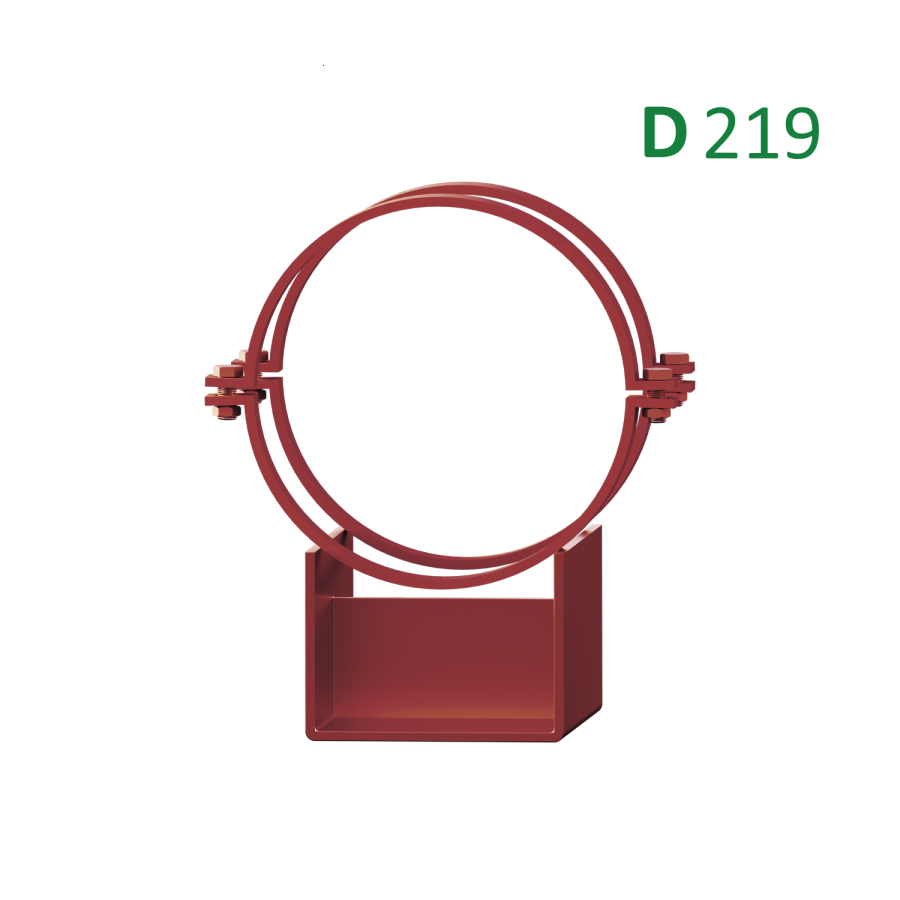

В конструкции предусмотрены корпуса из штампованной скобы, усиленной ребрами жесткости. Разъемные соединения выполняют через болты, гайки, иногда применяют прокладки.

В комплект обычно включают опорную часть, полухомуты, крепежные детали, дополнительные элементы по проекту. При сборке используют сварные узлы, где это требует чертеж.

Материалы и производство

Для изделий подбирают материалы с учетом среды, температуры, давления. Часто применяют углеродистую сталь, встречается марка ст20.

В производство закладывают требования ОСТ, контроль геометрии, качества швов. Выбирают исполнение по проекту, по запросу возможно применение других сталей, покрытий.

Размеры и характеристики подбора

Для сопоставления фиксируются размеры по диаметру, а также высота до оси трубы. Отдельно контролируют массу узла, чтобы не перегрузить опорную раму.

Для подбора уточняют такие параметры:

• диаметр трубы, тип трассы;
• расчетные нагрузки по проекту;
• температура среды, уровни давления;
• марка стали, защитный слой;
• фланцевые узлы, заглушки;
• схема крепления, допуски.

В спецификации отдельно фиксируют требования монтажа. В таблице удобно собрать характеристики для спецификации, заявки.

Заявка и изготовление

Готовят заявку с обозначением КХ, диаметром, маркой стали, покрытием. В спецификации фиксируют, какая продукция нужна по ОСТ, ГОСТ.

В соответствии с проектом уточняют допускаемые нагрузки, условия среды, требуемое изготовление. По срокам учитывают время на выпуск партии, подготовку документации, отгрузку.
