Сильфонные компенсаторы СКУ в изоляции

Назначение и рабочая зона

СКУ в изоляции принимают продольное смещение трубопровода при нагреве. За счет этого снижается нагрузка на сварные швы, опоры, стыки, соседние детали, узлы поворота. Для тепловых сетей это важно на прямых участках с длинным плечом.

Такие узлы используются в линиях для воды, пара, технических сред и других рабочих потоков. Когда проект требует осевые перемещения, СКУ решает задачу точнее. Если в трассе преобладают угловые смещения, тогда рассматривают устройства другого типа.

Конструкция и материалы

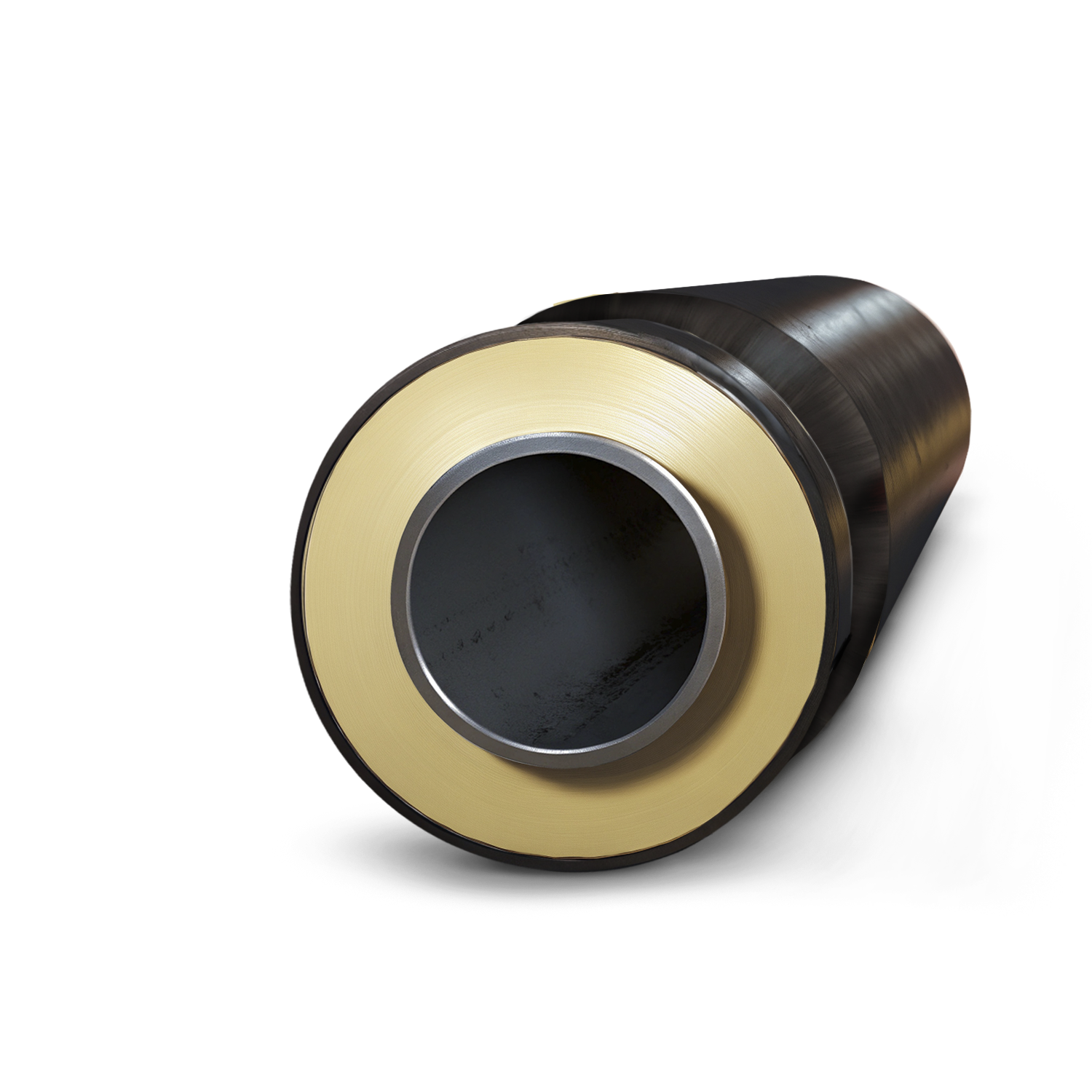

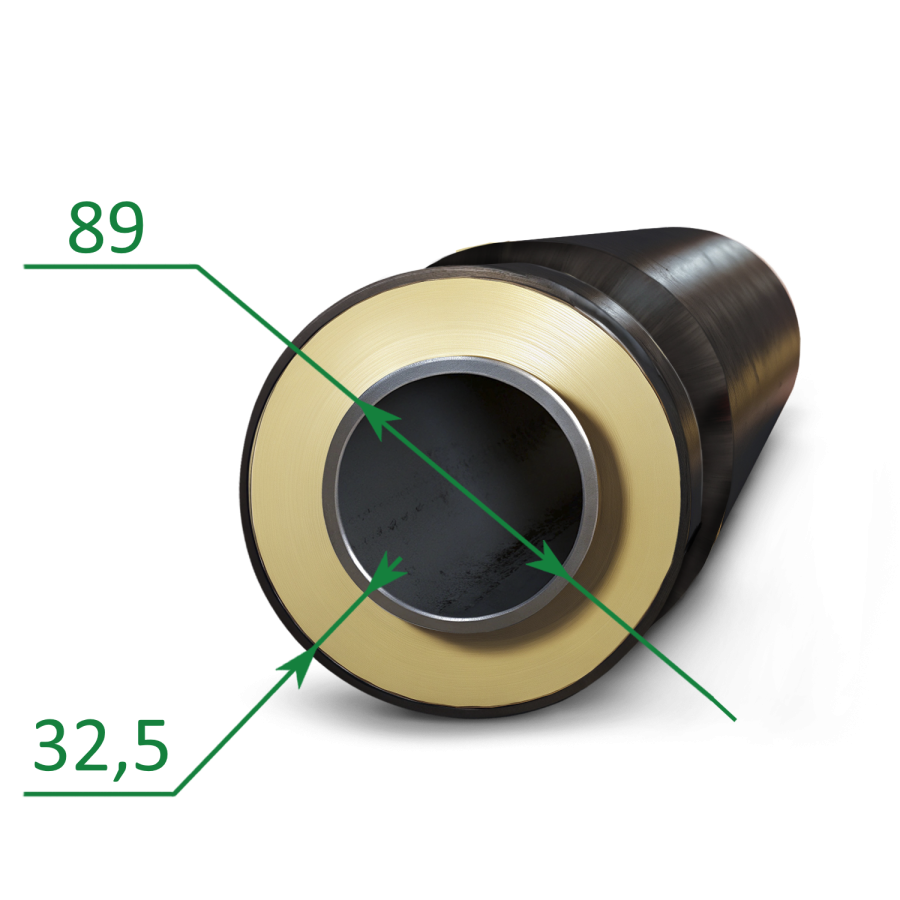

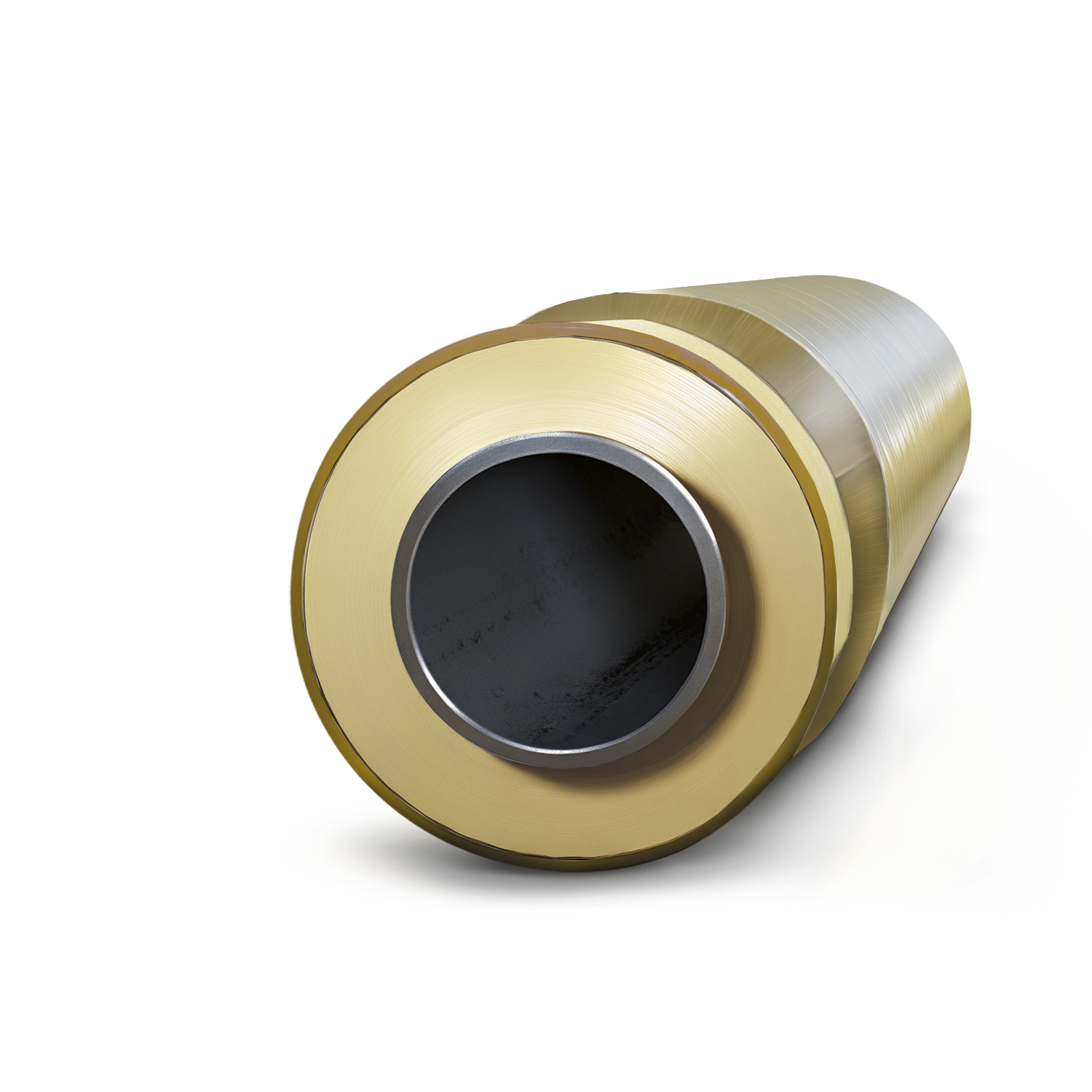

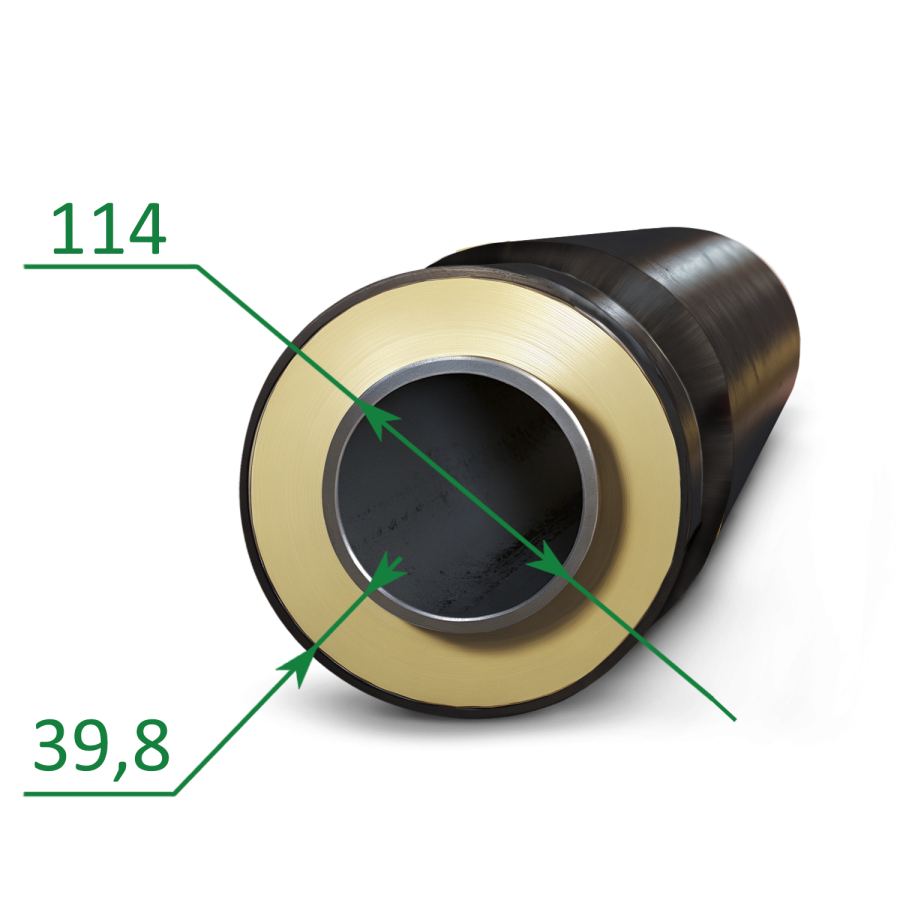

В состав входят сильфон, стальные патрубки, наружная оболочка, изоляционный слой, присоединительные элементы. Для стыков и соседних деталей заранее подбирают переходы, монтажные прокладки, ответные части. Важны точные размеры, так как от них зависит сборка на объекте.

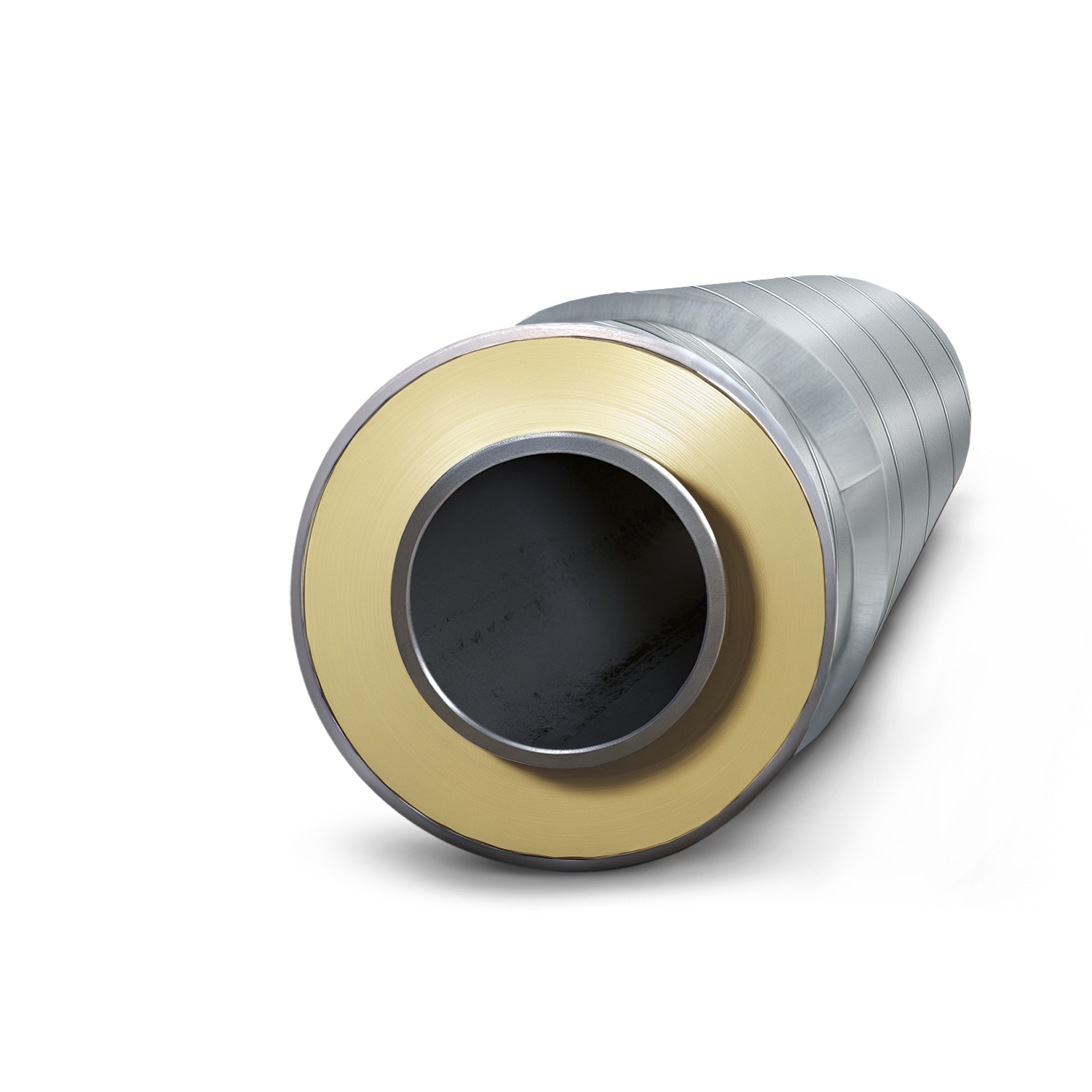

Для оболочки и корпуса применяют металлические детали, сталь, покрытия, варианты из полиэтилена. Здесь важны материалы, режим высокого нагрева, внешняя нагрузка, расчетный срок службы. На итоговый ресурс влияет производство, точность сварки, качество сильфона, состояние кромок.

Что проверяют перед подбором

Сначала сверяют условия трассы. Затем считают температурное удлинение, рабочий ход, монтажный размер, присоединительный диаметр. После этого уточняют среду, толщину стенки, тип оболочки, требования к изоляции, состав соседнего узла.

Обычно в расчет включают такие данные:

• рабочий диаметр, монтажная длина, тип присоединения;
• расчетные характеристики, класс давления, требуемый ход;
• оболочка, изоляция, наружные защитные детали;
• чертеж, спецификация или файл с проектными размерами.

Часть типоразмеров бывает в наличии, но решение все равно сверяют с проектом. Такой порядок снижает риск ошибки при монтаже. Для сложных участков с камерами, ответвлениями, опорами и перепадами отметок в работе это особенно важно.

Какие данные передают на согласование

В заявку обычно включают диаметр, ход, тип оболочки, среду, температуру, монтажную длину, требования к присоединению. Полезна любая информация по соседним узлам, марке стали, режиму пуска, месту установки. Первичный расчет типоразмера часто выполняют бесплатно.

Для объектов в России заранее уточняют комплектность, требования проекта, формат паспорта, чертежа, маркировки. Для быстрого согласования оставляют телефон технического специалиста со стороны заказчика.
