Опоры стальных трубопроводов ОСТ 36-146-88

Что регламентирует ОСТ 36-146-88

ОСТ 36-146-88 устанавливает типы, конструкцию, размеры и материалы стальных опор трубопроводов. Стандарт обязателен для применения при проектировании и изготовлении опор промышленных трубопроводов общего назначения.

Область применения:

• технологические трубопроводы (ТХ, ТП, ТР, ВП, ХБ);
• тепловые сети;
• нефтегазовые магистрали;
• системы водоснабжения и пароснабжения.

Стандарт не распространяется на опоры для трубопроводов АЭС, магистральных нефтепроводов и специальных сред.

Важно! ОСТ 36-146-88 не отменен и действует параллельно с ГОСТами (например, ГОСТ 14911-82, серия 5.903-13). Выбор стандарта зависит от требований проекта.

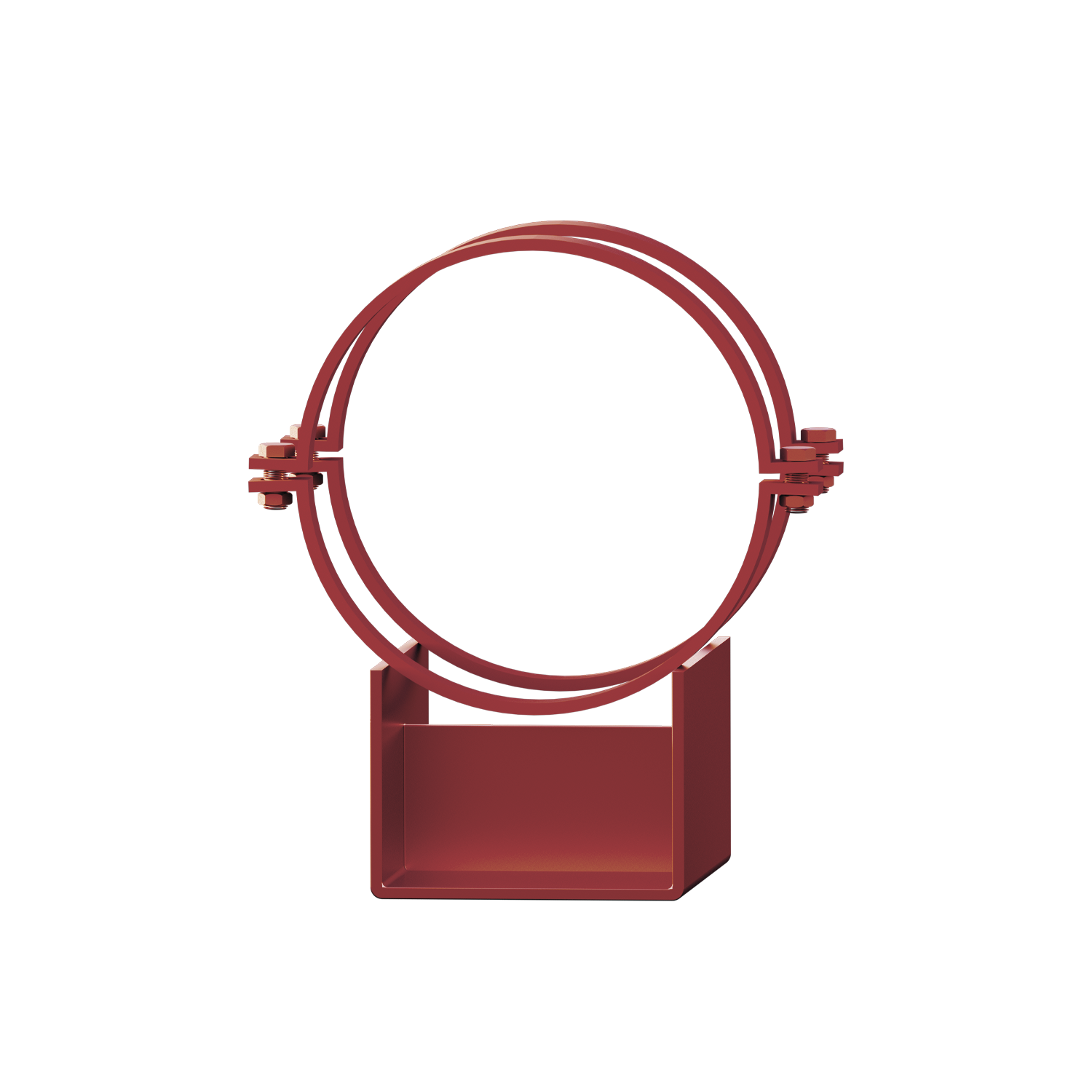

Конструкция и основные элементы

Независимо от типа, каждая опора состоит из набора типовых элементов.

Основные элементы:

• Опорная подушка (плита) воспринимает нагрузку от трубы.

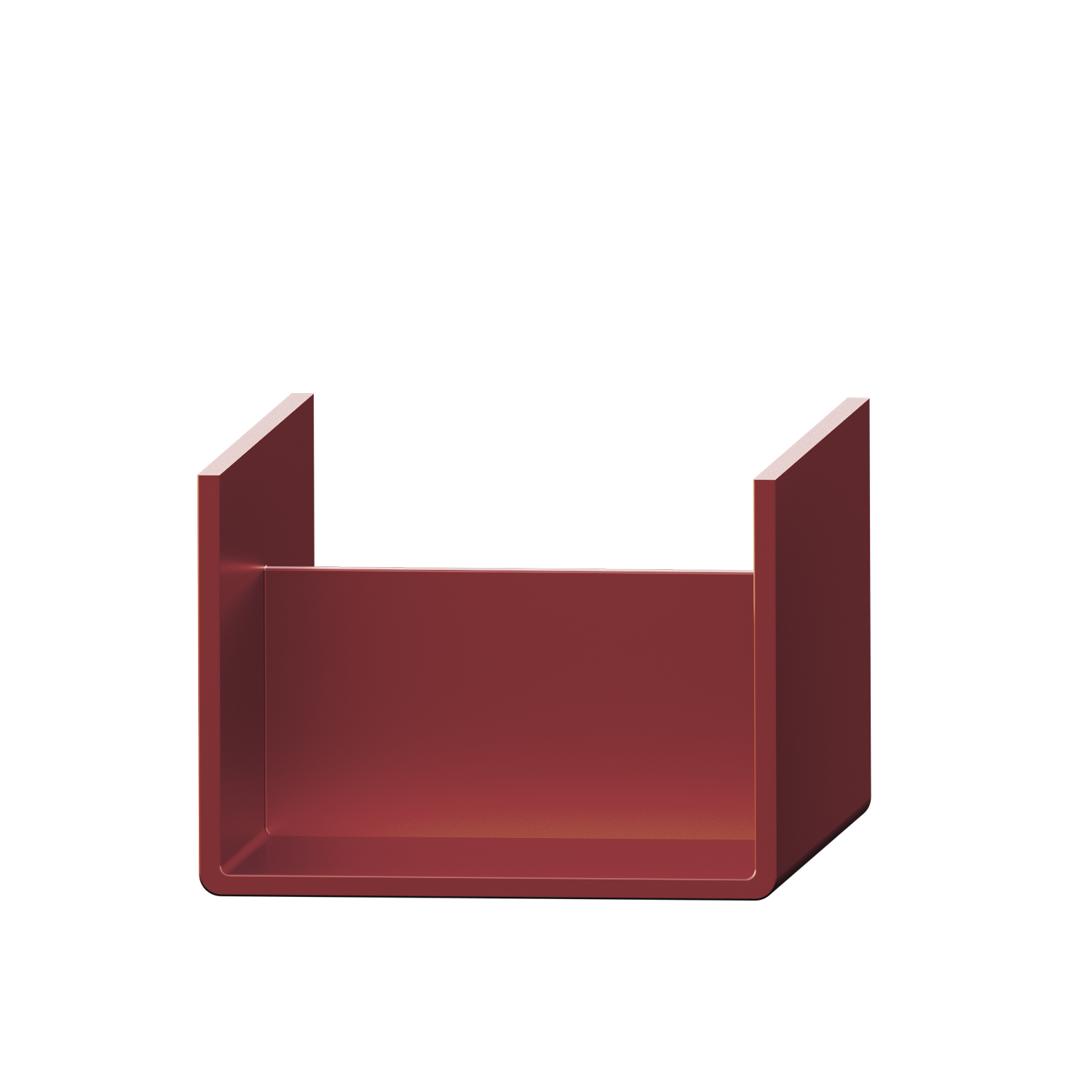

• Корпус передает нагрузку на основание.
• Ребра жесткости повышают несущую способность.
• Хомут крепит опору к трубе.
• Накладка (боковая, нижняя) защищает трубу от повреждений.
• Упоры фиксируют положение опоры на металлоконструкции.
• Направляющие планки задают вектор перемещения.

Все сварные швы выполняются по ГОСТ 5264. Контроль качества визуальный и измерительный.

Материалы изготовления

Выбор материала зависит от условий эксплуатации: температуры, давления, агрессивности среды.

• Углеродистая сталь Ст3, 20 для обычных условий, температура до 300 °С.
• Низколегированная сталь 09Г2С для низких температур и повышенных нагрузок.
• Коррозионностойкая сталь 12Х18Н10Т для агрессивных сред и пищевых производств.
• Исполнение ХЛ для вечномерзлых грунтов и Крайнего Севера.

Все материалы должны соответствовать ГОСТ 380, ГОСТ 1050, ГОСТ 19281. Толщина покрытия, метод нанесения и класс очистки поверхности согласуются с заказчиком.

Как заказать опоры по ОСТ 36-146-88

Для корректного заказа достаточно указать в заявке:

• Тип опоры (например, Н1, П7).
• Условный диаметр (DN) или наружный диаметр трубы.
• Исполнение (цифра или буква по ОСТ).
• Материал (Ст3, 09Г2С, нержавейка).
• Покрытие (грунт, цинк, ППУ).

Мы изготавливаем металлопрокат от 1 штуки до серийных партий. Срок изготовления от 3 до 15 рабочих дней.

Если у вас остались вопросы, звоните или оставьте заявку. Мы поможем подобрать изделия под ваш объект и рассчитаем стоимость в день обращения.
