Опоры трубопроводов серия 4.903-10 для тепловых сетей
Опоры трубопроводов для тепловых сетей серии 4.903-10 – стандарт проверенный временем. Они применяются при подземной и надземной прокладке. Опоры для труб этой серии предназначены для разных условий эксплуатации. Они воспринимают нагрузки от веса, давления среды, температурных деформаций. Благодаря тому, что конструкции изготавливаются из углеродистой и низколегированной стали, гарантируется их долговечность при высоких температурах и давлениях. Они совместимы с типовыми проектными решениями. Их монтаж упрощен благодаря унифицированным элементам.
| Фото | Название | Диаметр | ГОСТ | Марка стали | ОСТ | Покрытие | Тип опоры | Цена | Купить |
|---|---|---|---|---|---|---|---|---|---|
|
Опора неподвижная 32 Т3.01 серия 4.903-10 выпуск 4 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т3 |
360 Р/шт
|
|
|
Опора подвесная жесткая 32 Т.22.03 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
768 Р/шт
|
|
|
Опора подвесная жесткая 32 Т.22.02 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
672 Р/шт
|
|
|
Опора подвесная жесткая 32 Т.22.01 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
600 Р/шт
|
|
|
Опора подвесная жесткая 32 Т.22.04 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
816 Р/шт
|
|
|
Опора подвесная жесткая 32 Т.22.05 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
840 Р/шт
|
|
|
Опора подвесная жесткая 32 Т.22.06 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
864 Р/шт
|
|
|
Опора подвесная жесткая 32 Т.22.07 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
912 Р/шт
|
|
|
Опора скользящая 32 Т13.01 серия 4.903-10 выпуск 5 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
336 Р/шт
|
|
|
Опора скользящая 32 Т13.02 серия 4.903-10 выпуск 5 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
432 Р/шт
|
|
|
Опора скользящая 32 Т13.03 серия 4.903-10 выпуск 5 | 32 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
528 Р/шт
|
|
|
Опора неподвижная 38 Т3.02 серия 4.903-10 выпуск 4 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т3 |
360 Р/шт
|
|
|
Опора подвесная жесткая 38 Т.22.08 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
624 Р/шт
|
|
|
Опора подвесная жесткая 38 Т.22.09 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
696 Р/шт
|
|
|
Опора подвесная жесткая 38 Т.22.10 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
816 Р/шт
|
|
|
Опора подвесная жесткая 38 Т.22.11 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
840 Р/шт
|
|
|
Опора подвесная жесткая 38 Т.22.12 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
864 Р/шт
|
|
|
Опора подвесная жесткая 38 Т.22.13 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
888 Р/шт
|
|
|
Опора подвесная жесткая 38 Т.22.14 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
936 Р/шт
|
|
|
Опора скользящая 38 Т13.01 серия 4.903-10 выпуск 5 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
336 Р/шт
|
|
|
Опора скользящая 38 Т13.02 серия 4.903-10 выпуск 5 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
432 Р/шт
|
|
|
Опора скользящая 38 Т13.03 серия 4.903-10 выпуск 5 | 38 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
528 Р/шт
|
|
|
Опора неподвижная 45 Т3.03 серия 4.903-10 выпуск 4 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т3 |
360 Р/шт
|
|
|
Опора подвесная жесткая 45 Т.22.15 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
624 Р/шт
|
|
|
Опора подвесная жесткая 45 Т.22.16 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
720 Р/шт
|
|
|
Опора подвесная жесткая 45 Т.22.17 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
816 Р/шт
|
|
|
Опора подвесная жесткая 45 Т.22.18 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
840 Р/шт
|
|
|
Опора подвесная жесткая 45 Т.22.19 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
864 Р/шт
|
|
|
Опора подвесная жесткая 45 Т.22.20 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
888 Р/шт
|
|
|
Опора подвесная жесткая 45 Т.22.21 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
899 Р/шт
|
|
|
Опора скользящая 45 Т13.01 серия 4.903-10 выпуск 5 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
336 Р/шт
|
|
|
Опора скользящая 45 Т13.02 серия 4.903-10 выпуск 5 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
432 Р/шт
|
|
|
Опора скользящая 45 Т13.03 серия 4.903-10 выпуск 5 | 45 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
528 Р/шт
|
|
|
Опора неподвижная 57 Т3.04 серия 4.903-10 выпуск 4 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т3 |
360 Р/шт
|
|
|
Опора подвесная жесткая 57 Т.22.22 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
648 Р/шт
|
|
|
Опора подвесная жесткая 57 Т.22.23 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
744 Р/шт
|
|
|
Опора подвесная жесткая 57 Т.22.24 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
816 Р/шт
|
|
|
Опора подвесная жесткая 57 Т.22.25 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
840 Р/шт
|
|
|
Опора подвесная жесткая 57 Т.22.26 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
864 Р/шт
|
|
|
Опора подвесная жесткая 57 Т.22.27 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
888 Р/шт
|
|
|
Опора подвесная жесткая 57 Т.22.28 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
960 Р/шт
|
|
|
Опора скользящая 57 Т13.04 серия 4.903-10 выпуск 5 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
432 Р/шт
|
|
|
Опора скользящая 57 Т13.05 серия 4.903-10 выпуск 5 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
528 Р/шт
|
|
|
Опора скользящая 57 Т13.06 серия 4.903-10 выпуск 5 | 57 | 14911-82 | Ст20 | — | грунт антикорозийный | Т13 |
552 Р/шт
|
|
|
Опора неподвижная 76 Т3.05 серия 4.903-10 выпуск 4 | 76 | 14911-82 | Ст20 | — | грунт антикорозийный | Т3 |
432 Р/шт
|
|
|
Опора подвесная жесткая 76 Т.22.29 | 76 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
672 Р/шт
|
|
|
Опора подвесная жесткая 76 Т.22.30 | 76 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
768 Р/шт
|
|
|
Опора подвесная жесткая 76 Т.22.31 | 76 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
840 Р/шт
|
|
|
Опора подвесная жесткая 76 Т.22.32 | 76 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
840 Р/шт
|
|
|
Опора подвесная жесткая 76 Т.22.33 | 76 | 14911-82 | Ст20 | — | грунт антикорозийный | Т22 |
888 Р/шт
|
Структура серии и принцип классификации
Серия разделена на 3 выпуска по типу работы опор.
| Тип | Описание |
|---|---|
| Неподвижные опоры - выпуск 4 | Воспринимающие все виды усилий и полностью фиксирующие положение трубопровода |
| Подвижные опоры - выпуск 5 | Позволяющие трубопроводу перемещаться в продольном направлении при температурных расширениях |
| Подвесные опоры - выпуск 6 | Для крепления труб к верхним строительным конструкциям с возможностью компенсации вертикальных перемещений |
Такая четкая классификация значительно упрощает выбор оптимального решения для конкретного участка трассы с учетом величины и направления действующих нагрузок, характера компенсации тепловых деформаций и особенностей монтажа.

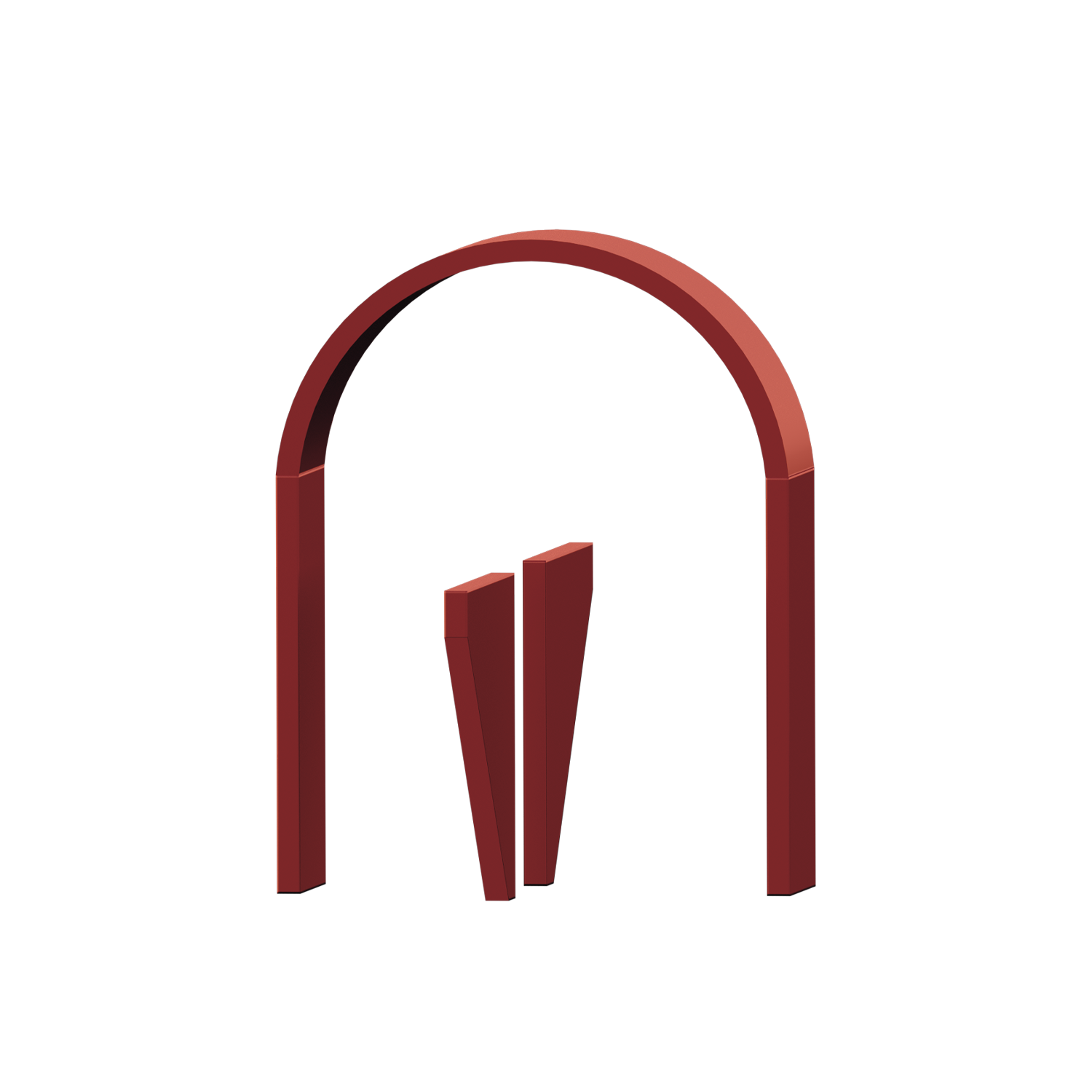

Неподвижные опоры
Предназначены для жесткой фиксации трубопровода в определенных точках трассы, чтобы воспринимать все возникающие осевые, поперечные и вертикальные усилия. Правильное размещение неподвижных опор считается ключевым условием корректной работы всей системы компенсации температурных деформаций.

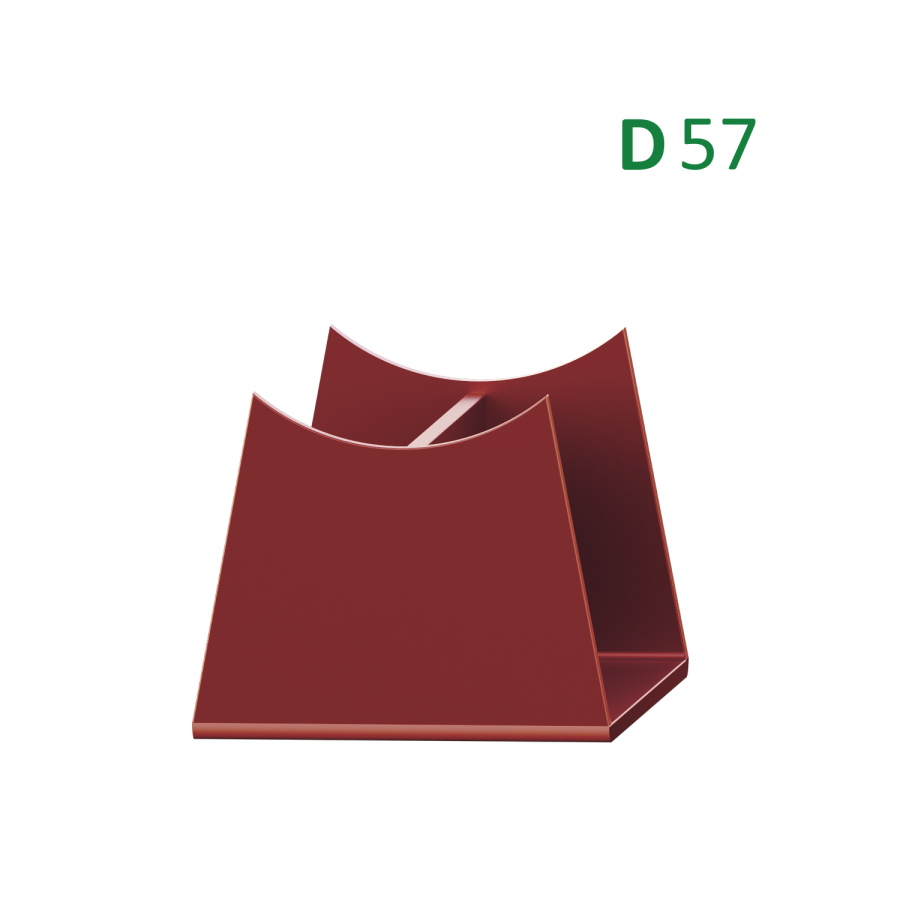

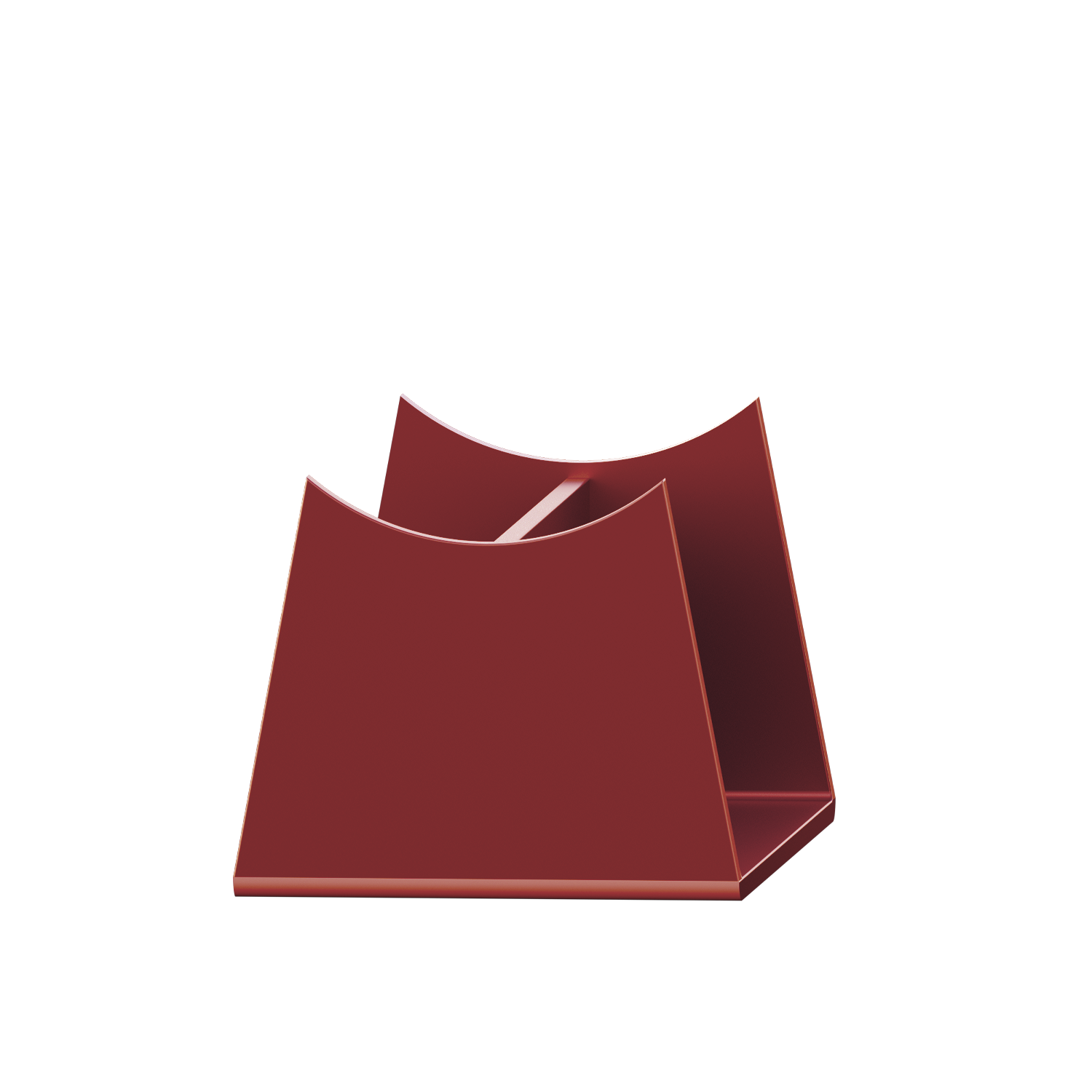

Подвижные опоры
Подвижные опоры обеспечивают свободное (или ограниченно свободное) продольное перемещение трубопровода, одновременно поддерживают его вес и сохраняют проектное положение в поперечном и вертикальном направлениях.

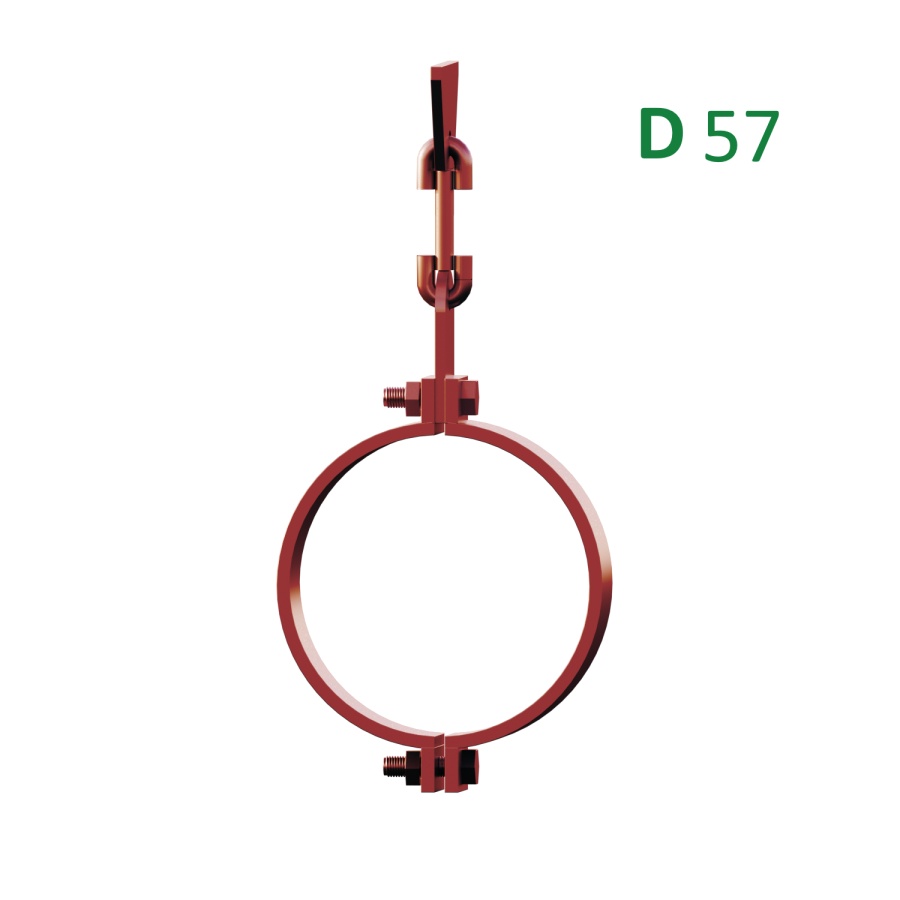

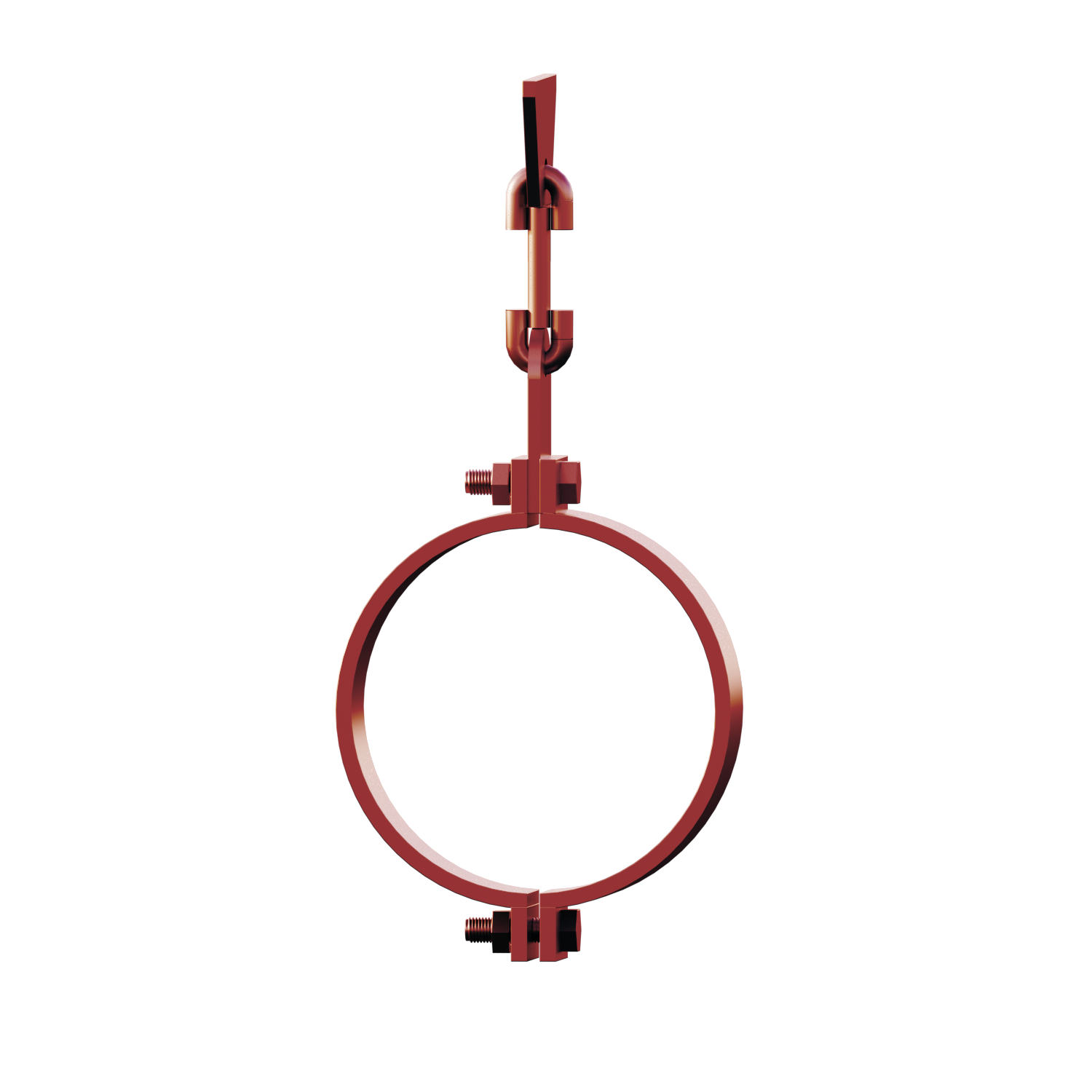

Подвесные опоры
Применяются преимущественно на надземных участках трассы, где трубопровод подвешивается к перекрытиям, фермам, балкам или специальным кронштейнам.
Преимущества
Главным достоинством 4.903-10 считается высочайшая степень унификации всех элементов. Это существенно ускоряет разработку проектной документации, изготовление металлоконструкций и монтаж на объекте. Эта серия также актуальна благодаря сочетанию надежности, доступности материалов, понятности конструкций для монтажников и наличию огромного количества уже реализованных проектов.
ООО «ПК СОТ» реализует опоры трубопроводов серии 4.903-10 с оперативной доставкой в Нижний Новгород и по всей территории России. Стоимость изделий зависит от типоразмера и исполнения. Для получения подробной консультации по подбору, характеристикам и условиям поставки звоните по бесплатному номеру 8-800-550-96-88.
