Комплекты заделки стыков изоляции КЗС
Трубы и фитинги в ППУ-изоляции поставляются с неизолированными патрубками, которые нужны для сварки деталей в единый трубопровод. Если оставить эти сварные стыки открытыми, это приведет к значительным теплопотерям и быстрому разрушению системы. Для защиты и герметизации этих уязвимых зон сразу после монтажа используется комплект заделки стыка (КЗС).
Комплект заделки стыков (КЗС) ППУ — это набор материалов, предназначенный для восстановления теплоизоляции в местах сварных соединений труб. Состав и метод установки КЗС зависят от конкретных условий эксплуатации трубопровода.
Основные методы заделки стыков
Выбор метода изоляции сварного шва определяется типом защитной оболочки (полиэтилен или оцинкованная сталь), местом прокладки сети (подземная или наземная). Существует три основных подхода к заделке:

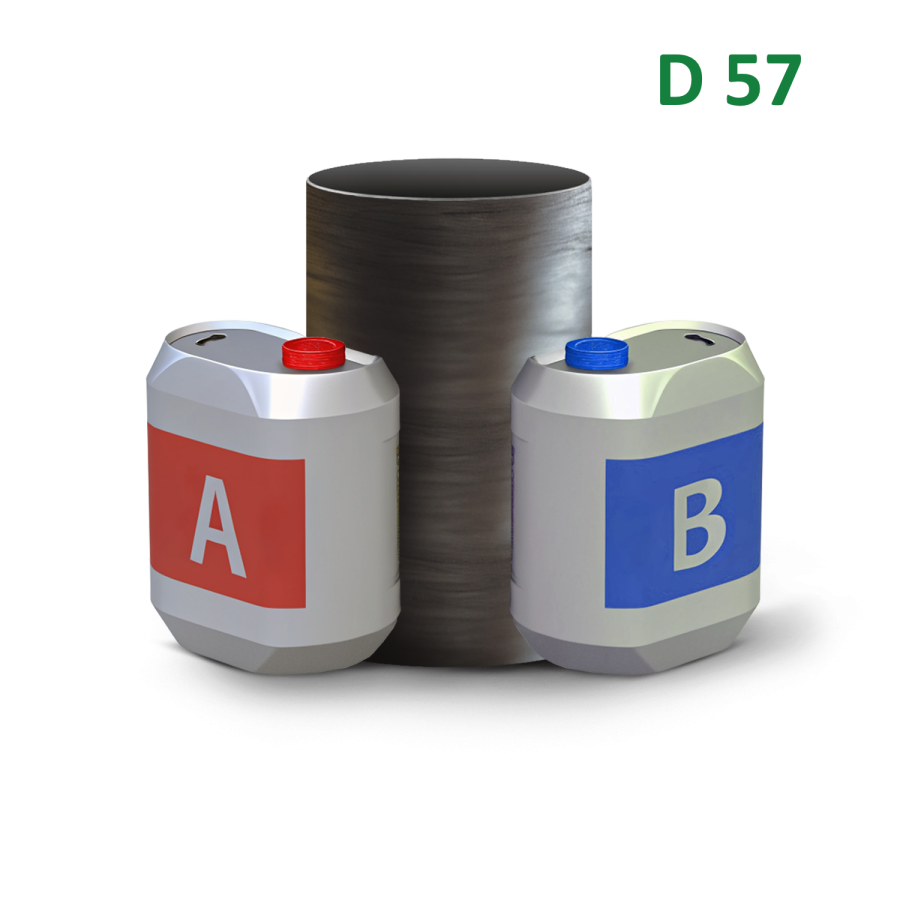

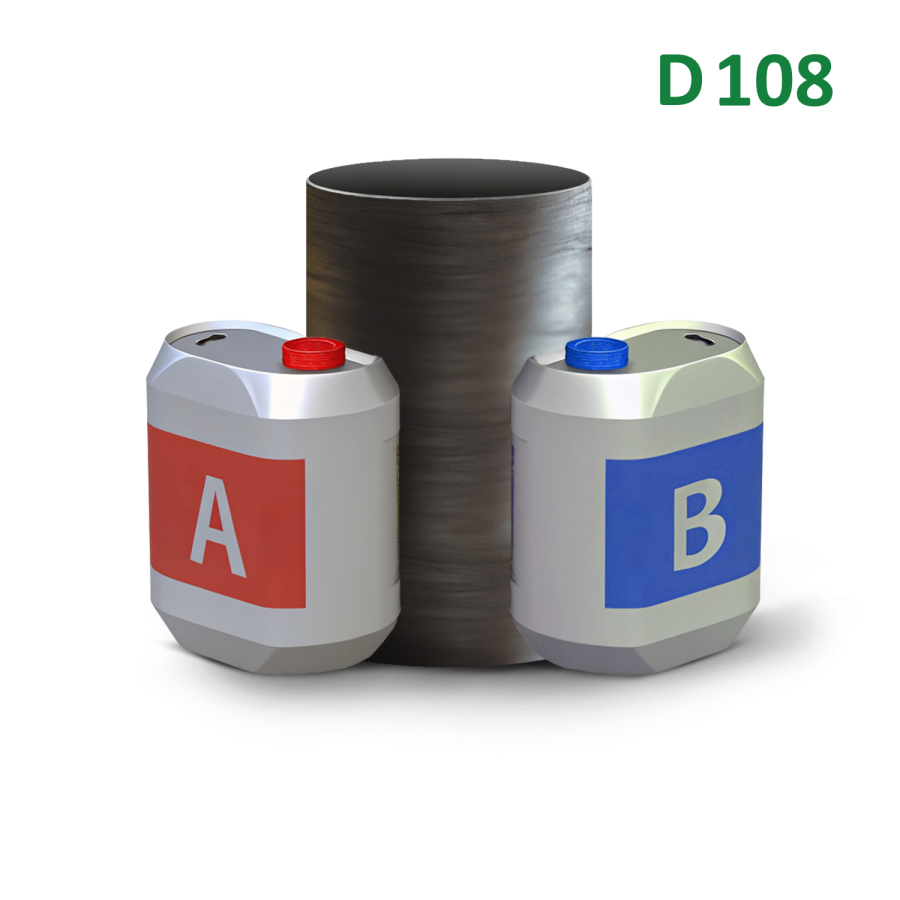

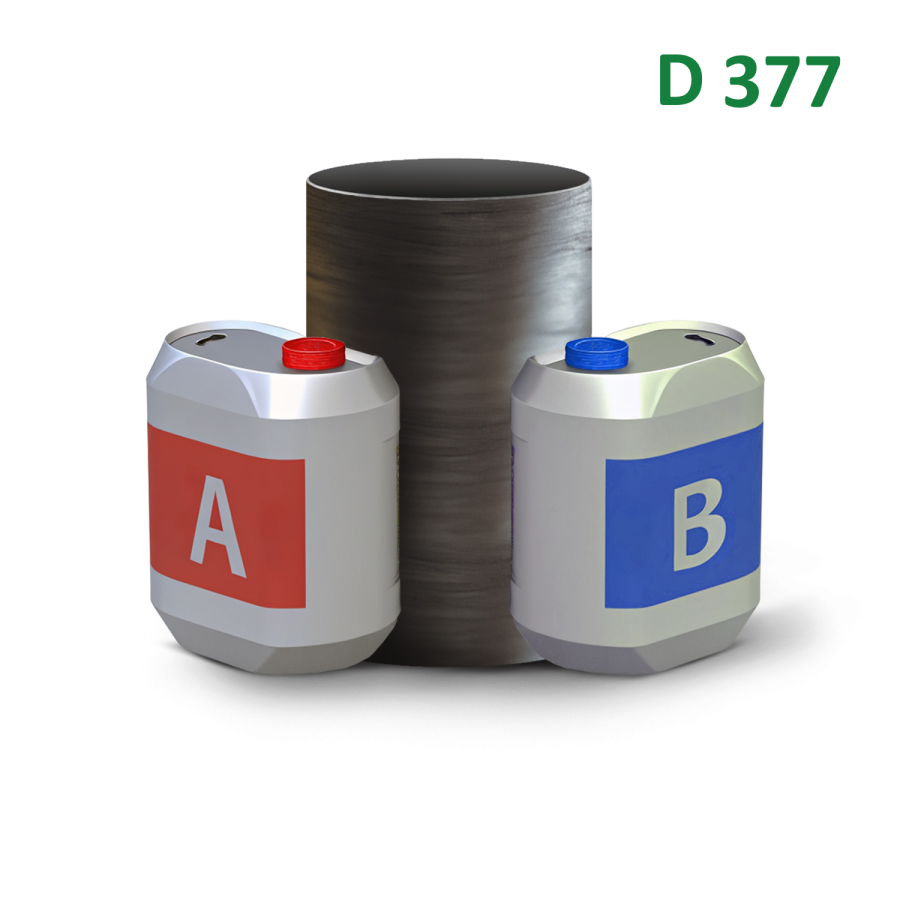

- Муфтовый метод (Термоусаживаемый). Идеален для подземных систем с полиэтиленовой (ППУ-ПЭ) оболочкой. Используется термоусаживаемая муфта. При нагревании муфта сжимается, обеспечивая плотное прилегание к трубе. Пространство между муфтой и стыком заполняется жидким пенополиуретаном для восстановления изоляции.

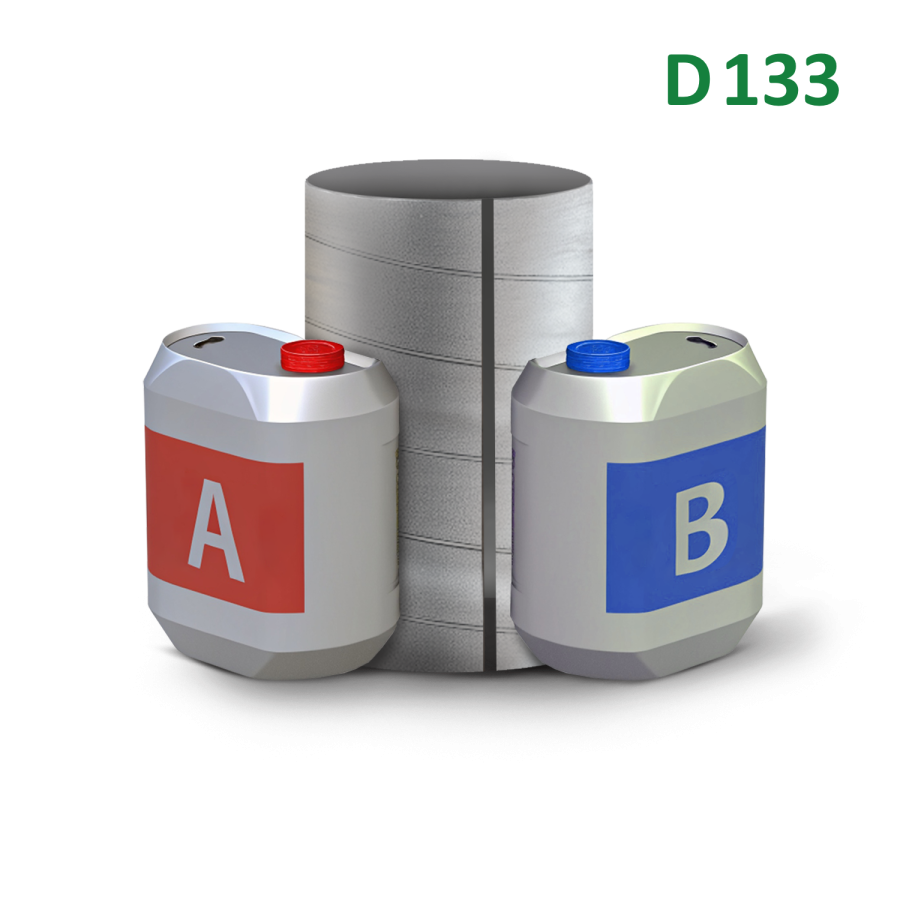

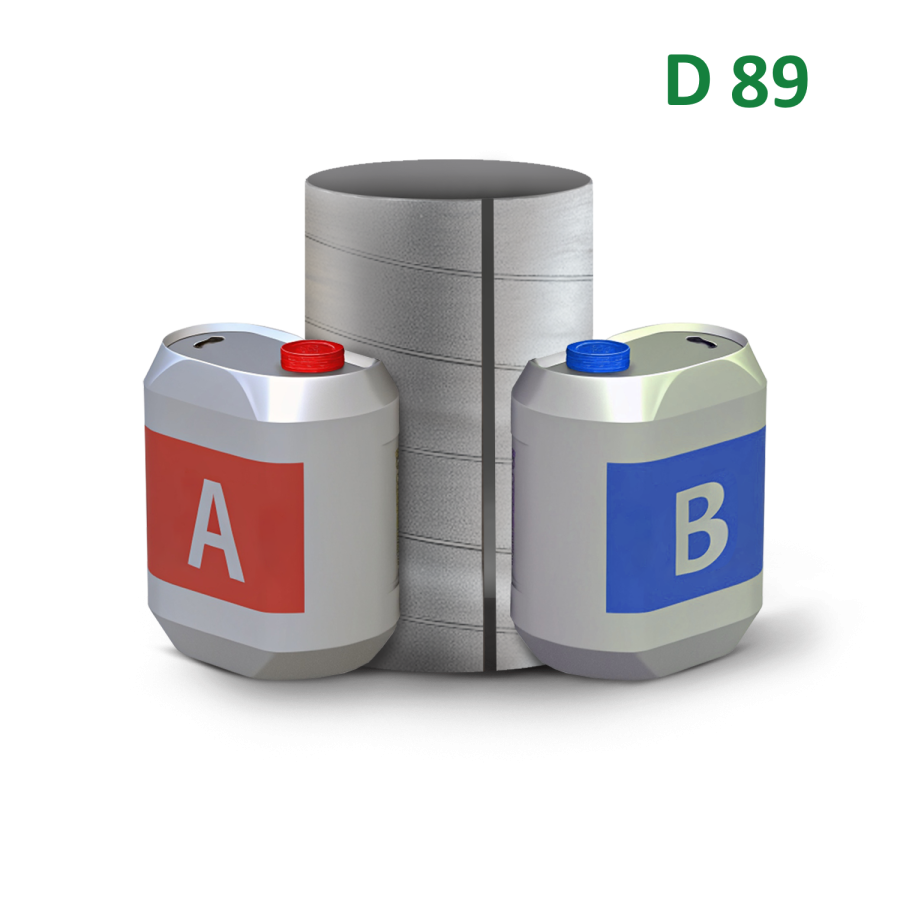

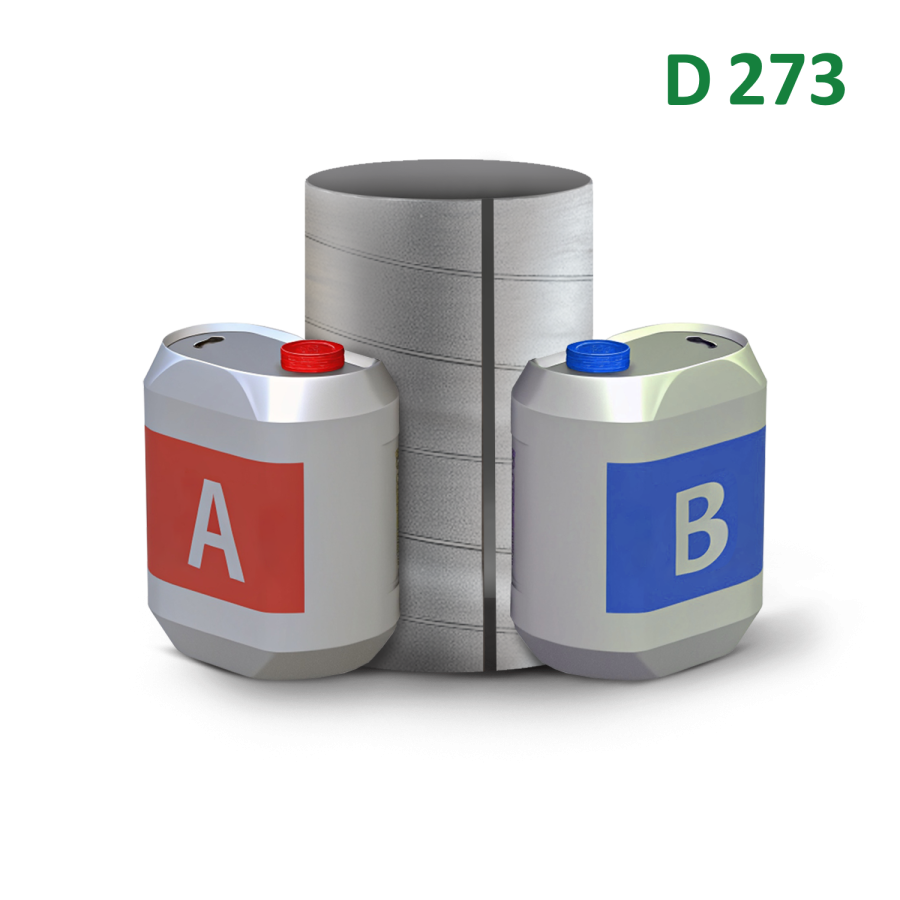

- Скорлуповый метод. Подходит как для наземных, так и для подземных трубопроводов. Стык оборачивается двумя полуцилиндрами (скорлупами) из полиуретана (могут быть с оцинкованным покрытием или без него). Полуцилиндры склеиваются с помощью однокомпонентного полиуретанового клея, который активируется водой. Скорлупы дополнительно фиксируются бандажной лентой до полного затвердевания (около суток).
- Заливочный метод.
Основные компоненты КЗС
В типовой комплект КЗС входит несколько компонентов:
- Муфты или манжеты. Они представляют собой термоусаживаемую оболочку из полиэтилена, которая после нагрева плотно облегает соединения.

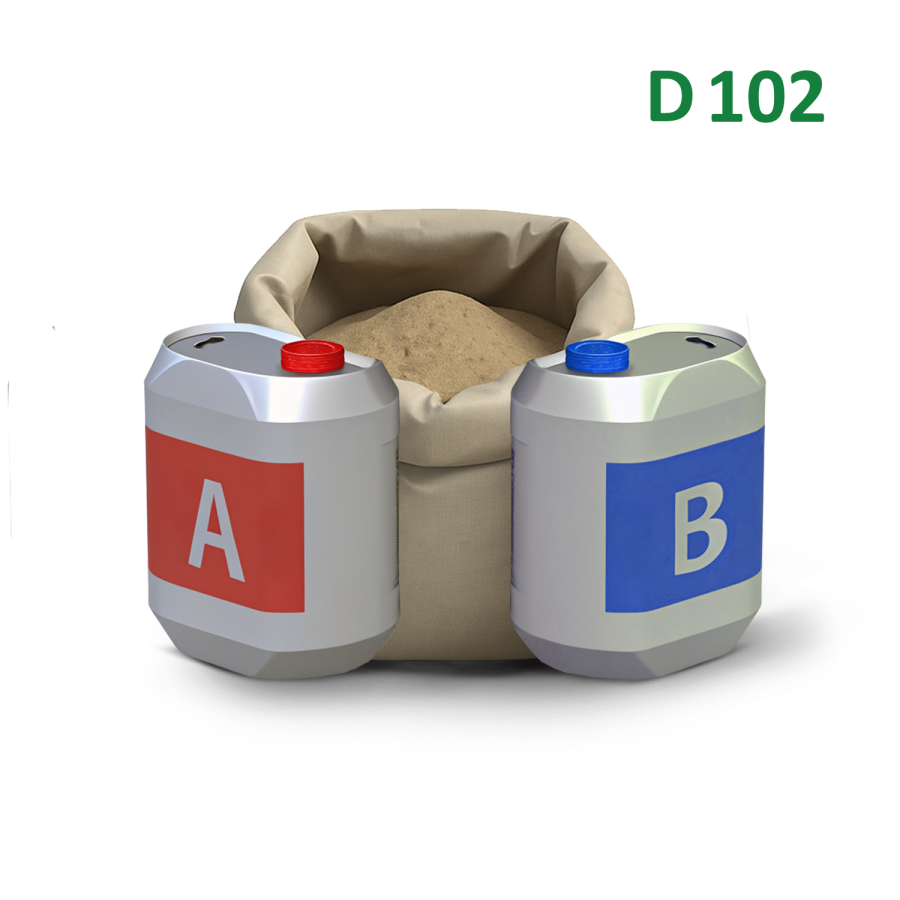

- Пенопакет. Изделие с двухкомпонентным составом (полиол и изоцианат), которое предназначено для заполнения отверстия, формирования теплоизоляции из ППУ на месте сварные стыка.
- Замковая пластина. Компонент для полной фиксации манжеты или муфты.
- Лента и пробки. Лента используется для герметизации, пробки для закрытия монтажных отверстия.
- Гильзы и проводники. Отдельные детали для монтажа системы ОДК (оперативного дистанционного контроля), предназначенные для отслеживания влажности.
- Защитные элементы. Специальные держатели для центрирования.
Производство КЗС соответствует всем техническим документам и характеристикам.
Монтаж, защита стыков
Работы по заделке стыков — это финальный и самый ответственный этап монтаж трубопровода в ППУ.
- Подготовка сварные стыка и очистка.
- Установка манжеты или муфты и ее термоусаживаемая усадка.
- Заливка пенопакет через технологическое отверстия для формирования теплоизоляция.
- Герметизация пробки и лента.
В результате получается защищенный стык, который по характеристикам не уступает заводской изоляции. Мы можем выполнить расчет стоимости для объектов в России с учетом поставки до Нижнего Новгорода.
Информация для заказа
Все наши комплекты КЗС сопровождаются документами соответствия (сертификатами). Информация о наличии, переходов и заглушек в изоляции, технических характеристиках оборудования, а также о запорной арматуре представлена в каталоге.
